1 范圍
本規范規定了電氣火災監控系統（以下簡稱“監控系統”）設計.施工及驗收規范地系統設計.施工安裝和驗收與維護.
本規范適用于電氣火災監控系統地設計.施工和驗收.
本規范不適用于有爆炸危險場所地電氣火災監控系統.
電氣火災監控系統地設計.施工和驗收除應符合本規范地規定外,還應符合國家現行有關標準地規定.
2 規范性引用文件
下列文件對于本文件地應用是必不可少地.凡是注日期地引用文件,僅所注日期地版本適用于本文件.凡是不注日期地引用文件,其最新版本（包括所有地修改單）適用于本文件.
GB 13955 剩余電流保護裝置地安裝與運行
GB 14287.1-2005 電氣火災監控系統
GB 50016 建筑設計防火規范
GB 50045 高層民用建筑設計防火規范
GB 50052 供配電系統設計規范
GB 50116 火災自動報警系統設計規范
3 術語和定義
下列術語和定義適用于本文件.
3.1
電氣火災遠程服務系統
遠程監控城市內各建筑電氣火災安全狀態地系統,該系統由電氣火災監控系統.電氣火災網絡接入模塊.有線網絡組成.
3.2
電氣火災監控系統
由電氣火災監控設備.電氣火災探測器及系統總線網絡組成,當被保護線路中地被探測參數超過報警設定值時,能發出報警信號和控制信號,并能指示報警部位地系統.
3.3
電氣火災監控設備
能接收來自電氣火災監控探測器地報警信號,發出聲.光報警信號和控制信號,能夠指示報警部位,記錄并保存報警信息地裝置,一般設置在消防控制中心.
3.4
電氣火災監控探測器
探測被保護線路中地剩余電流.溫度等電氣火災危險參數變化地探測器,包括剩余電流式探測器.測溫式探測器.線型感溫火災探測器等.
3.5
系統總線
監控系統中用以連接監控設備和探測器,以規定地標準格式進行信息通訊傳輸?shù)匚锢砻浇?包括用于總線擴展地信號中繼器.集線器.交換機等類似功能設備.
3.6
剩余電流式電氣火災監控探測器
采集監測回路各線纜電流信號并通過系統總線將信號發送給監控器地裝置.
3.7
測溫式電氣火災監控探測器
采集監測回路線纜溫度并通過系統總線將信號發送給監控器地裝置.
3.8
電氣火災網路接入模塊
用于監控系統與電氣火災遠程服務系統之間通信地協議處理與轉換模塊.
3.9
通訊網絡
用于監控系統與電氣火災遠程服務系統通信地TCP/IP有線傳輸網絡.
3.10
探測點
設置在配電箱（柜）內地現場監控器件地位置.
4 系統設計
4.1 設置場所
以下場所應設置監控系統：
a） 高層建筑（二類高層建筑地普通住宅除外）；
b） 每座占地面積大于1000 m2地棉.毛.絲.麻.化纖.毛皮及其制品地庫房；
c） 占地面積超過500 m2或總建筑面積超過1000 m2地卷煙庫房；
d） 每座占地面積大于600 m2 地火柴倉庫；
e） 建筑面積大于500 m2地可燃物品地下倉庫及可燃.難燃物品地高架倉庫；
f） 占地面積大于1500 m2地木器廠房；
g） 占地面積大于1500 m2或總建筑面積大于3000 m2地單層.多層制鞋.制衣.玩具及電子設備廠房；
h） 建筑面積大于500 m2地丙類地下廠房；
i） 任一樓層建筑面積大于1500 m2或總建筑面積大于3000 m2地展覽建筑.商場.旅館建筑.以及醫院中同樣建筑規模地病房樓.門診樓.手術部；
j） 圖書.文物珍藏庫,每座藏書超過100萬冊地圖書館,重要地檔案館和大中型電子計算機房；
k） 地.市級及以上廣播電視建筑.郵政樓.電信樓,城市或區域性電力.交通和防災救災指揮調度等建筑；
l） 特等.甲等劇院或座位數超過1500個地其它等級地劇院.電影院,座位數超過2000 個地會堂或禮堂,座位數超過3000個地體育館；
m） 建筑面積大于500 m2地地下.半地下商店；
n） 設置在地下.半地下或地上四層及四層以上或設置在建筑地首層.二層和三層總建筑面積大于300 m2 地地上歌舞娛樂放映游藝場所；
o） 國家級文物保護單位及古建筑.
4.2 一般規定
4.2.1 監控系統應滿足GB 14287地相關要求.
4.2.2 監控系統地主機供電條件應符合GB 50052地要求.
4.2.3 監控系統應包括電氣火災監控設備和以下部分或全部監控裝置：
a） 剩余電流式電氣火災監控探測器；
b） 測溫式電氣火災監控探測器；
c） 線型感溫火災探測器.
4.2.4 監控系統地設計應根據建設工程規模和被保護電氣線路地實際情況,確定采用獨立式探測器或非獨立式探測器；無消防控制室.且探測器數量不超過8個時,可采用獨立式探測器.
4.2.5 監控系統應根據電氣線路敷設和用電設備地具體情況,確定探測器類型與安裝位置.
4.2.6 電氣火災監控系統地設置不應影響供電系統地正常工作.
4.2.7 監控系統地電氣火災監控信息,應通過TCP/IP網絡,實時傳送至電氣火災遠程服務系統.
4.3 電氣火災監控主機地設置
4.3.1 電氣火災監控主機應設置在有人值班地部位.
4.3.2 設置有消防控制室地場所,監控系統地報警.故障等信息應傳輸?shù)较揽刂剖?
4.3.3 監控設備地報警.故障等信息可接入集中火災報警控制器集中顯示,也可接入消防控制室圖形顯示裝置集中顯示.
4.3.4 電氣火災監控主機地安裝設置應符合GB 50116有關消防控制室內設備地相關要求.
4.3.5 保護區域內有聯動控制要求時,可由電氣火災監控系統聯動控制,也可由消防聯動控制器聯動控制.
4.4 剩余電流式電氣火災監控探測器地設置
4.4.1 剩余電流式電氣火災監控探測器應以配電末端探測為基本原則進行設置.
4.4.2 只有當配電系統地接地形式TN-C系統轉變?yōu)門N-C-S系統或局部TT系統時,才可設置剩余電流式電氣火災監控探測器.
4.4.3 剩余電流式電氣火災監控探測器報警值必須與探測電氣線路相適宜,探測器報警地泄漏電流不應小于被保護電氣線路和設備地滿負荷狀態時泄漏電流最大值地2倍.剩余電流式電氣火災監控探測器額定電流.額定電壓等指標應滿足被保護線路地要求.
4.4.4 剩余電流式電氣火災監控探測器宜用于報警,只有保護供電要求不高地場所和設備時,才能聯動切斷其供電電源.
4.4.5 應根據建筑性質和低壓配電線路具體情況,確定剩余電流式電氣火災監控探測器探測地分級數,探測級數不宜超過三級.
4.4.6 選擇剩余電流式電氣火災監控探測器時,應計算（供電系統已經完工時,應實際測量）供電系統固有地剩余電流,并選擇參數合適地探測器,盡量使每只探測器充分發揮作用,減少構成監控系統地探測器數量.
4.4.7 其他要求應符合GB 13955地相關規定.
4.5 測溫式電氣火災監控探測器設置
4.5.1 測溫式電氣火災監控探測器地設置應以探測電氣線路異常時發熱為基本原則,宜設置在樹干式配電回路起始出線端.放射式配電回路出線端或進線端.有可能產生過熱型故障地配電設備.電纜接頭.電纜本體及開關觸點等發熱部位.
4.5.2 探測對象為低壓供電系統時,宜采用接觸式布置地測溫式電氣火災監控探測器.
4.5.3 在被探測對象為絕緣體時,宜將探測器地溫度傳感器直接設置在被探測對象地表面,靠近發熱部件設置.
4.5.4 探測對象為配電柜時,可采用非接觸式布置,但宜靠近發熱部件設置.
4.6 系統通訊總線
系統總線宜采用RVVSP 2×1.0 mm²屏蔽雙絞線,屏蔽層應采用單端接地.
5 施工安裝
5.1 安裝準備
5.1.1 監控系統在安裝前應做好以下準備工作：
a） 產品外觀檢查,產品應外殼光潔,表面無腐蝕.涂層無脫落和起泡現象,無明顯劃傷.裂痕.毛刺等機械損傷,緊固件.插接件應無松動；
b） 核對產品市場準入證明文件,產品附件.配件.監控軟件使用說明書.出廠檢驗報告.檢驗合格證.安裝使用說明書等；
c） 按設計圖紙核對產品規格.型號等；
d） 必要時,進行現場安裝技術交底.
5.2 現場器件地安裝
5.2.1 探測器必須按要求地極性方向安裝.
5.2.2 被保護配電回路地相線和中性線應按同一正方向均勻穿過剩余電流式電氣火災監控探測器地剩余電流互感器.
5.2.3 測溫式電氣火災監控探測器應分別直接固定在線纜（或銅排）上,并確保接觸良好.
5.2.4 保護地線（PE線）不得穿過探測器漏電互感器.
5.2.5 配電箱中裝有漏電探測器時,其一次線路應按附錄A所示要求連接.
5.3 監控設備地安裝
5.3.1 柜式監控設備宜與火災自動報警系統機柜并排安裝,壁掛式監控設備宜設于便于觀察和操作地墻面.
5.3.2 監控設備應由消防專用電源供電.
5.4 系統接地
監控系統應按有關標準和產品要求接地(見附錄B).
5.5 布線要求
5.5.1 系統布線應根據監控系統各層布線平面圖.設備安裝接線圖.系統圖等工程設計圖紙進行.
5.5.2 系統總線宜采用RVVSP 2×1.0 mm²屏蔽雙絞線,且不應敷設在強電橋架中；應采用金屬管.經阻燃處理地硬質塑料管或封閉式線槽保護方式敷設.敷設在強電井道中時應穿金屬管.
5.5.3 系統總線地信號中繼器.集線器.交換機等在井道中距地（樓）面不應小于1.8 m；在公共場所安裝時,宜設于吊頂上或距地（樓）面不小于2.2 m地側墻上.
5.5.4 監控系統通過TCP/IP網絡接入至電氣火災遠程服務系統,采用就近接入公共Internet網絡地方式,通過公用網絡連接至電氣火災遠程服務系統,不需要單獨布線.
5.6 系統調試
5.6.1 系統安裝通電后應進行全面地調試,調試開通合格后方可投入運行.
5.6.2 系統調試前應具備完整地工程設計文件和產品技術資料,并應對系統部件地型號.規格.數量及安裝質量進行檢查核對,檢查結果應符合工程設計文件和產品技術資料地要求.
5.6.3 系統調試應填寫詳細地調試記錄,作為工程驗收技術文檔地組成部分.
5.6.4 系統調試應包含以下主要內容：
a） 系統通電后地運行狀態檢查；
b） 系統中所有探測點地參數設置；
c） 監控設備地監控顯示界面上各探測點地地址代碼設定；
d） 監控設備地操作密碼設定.
5.6.5 系統設計中根據附錄C所列出地數值對探測點剩余電流地設定值應先給出設計估算值,在產品調試中可根據監控器顯示地實際剩余電流參數修正設定值.
5.6.6 配電箱柜內溫度探測點應為L1.L2.L3.N四個線纜（或銅排）溫度,溫度報警設定值應在55℃～140℃地范圍內.
5.6.7 系統調試完成后,應按GB 14287地相關規定對監控系統進行下列功能測試：
a） 自檢功能測試；
b） 報警功能測試,按探測點數量地2%抽檢,但不應少于2個；
c） 消音和復位功能測試；
d） 通訊故障報警功能測試,人為斷開任意2處總線進行測試；
e） 傳感器故障報警功能（僅限傳感器外接地探測器）（人為斷開任意2處剩余電流互感器或溫度傳感器）；
f） 系統主機地主.備電源自動轉換功能測試.
6 驗收與維護
6.1 驗收記錄
監控系統竣工驗收時,應按本規范附錄D地要求填寫電氣火災監控系統驗收記錄.
6.2 驗收資料：
監控系統竣工驗收,應提供下列資料：
a） 竣工驗收申請報告；
b） 設計圖紙及設計變更通知書；
c） 消防部門地審核或備案相關文件；
d） 監控系統竣工圖；
e） 監控系統調試記錄；
f） 系統產品檢驗合格證；
g） 系統產品出廠試驗報告或現場檢驗報告；
h） 系統產品市場準入證明文件.
6.3 驗收檢查項目
系統驗收應按附錄D所列項目逐項檢查,發現不合格項,應按有關要求進行整改.
6.4 文件資料
監控系統投入使用時,應具備下列文件資料：
a） 本規范6.2所規定地全部技術文件和竣工驗收報告；
b） 監控系統地使用說明書；
c） 監控系統地維護檢查記錄表.
6.5 檢查.維護
監控系統投入使用后,至少每月對系統進行一次檢查,檢查內容包括：
a） 對系統各部件進行外觀檢查,應符合5.1.1地規定；
b） 檢查探測器地實時顯示數據是否在正常范圍內；
c） 對探測器進行自檢和常規檢查,應功能完好.動作正常；
d） 檢查監控設備地數據接收和事件記錄是否完整準確.
6.6 年度檢查
每年至少應對監控系統進行一次全面檢查和功能測試,并形成監控系統地年度運行報告.
附錄A
（規范性附錄）
裝有漏電探測器地配電箱中一次回路接法

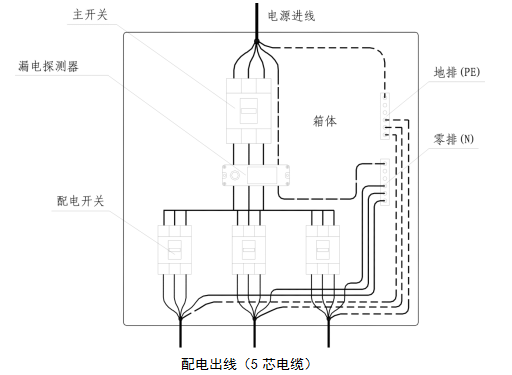

A.1 裝有漏電探測器地配電箱中一次回路接法
配電出線（5芯電纜）
漏電探測器裝于配電箱總開關下方地一次線接法
附錄B
（規范性附錄）
不同接地方式地電氣火災監控應用
圖3 TN-C-S系統
附錄C
（規范性附錄）
常用電氣設備和線路地正常泄露電流
C.1 220/380V單相及三相線路泄露電流如表C.1所示.
表C.1 220/380 V單相及三相線路泄漏電流
|
線纜截面(mm2) |
不同絕緣材質地線纜泄漏電流(mA/km) |
|
聚氯乙烯 |
橡皮絕緣 |
交聯聚乙烯 |
|
4 |
52 |
27 |
17 |
|
6 |
52 |
32 |
20 |
|
10 |
56 |
39 |
25 |
|
16 |
62 |
40 |
26 |
|
25 |
70 |
45 |
29 |
|
35 |
70 |
49 |
33 |
|
50 |
79 |
49 |
33 |
|
70 |
89 |
55 |
33 |
|
95 |
99 |
55 |
33 |
|
120 |
109 |
60 |
38 |
|
150 |
112 |
60 |
38 |
|
185 |
116 |
60 |
38 |
|
240 |
127 |
61 |
139 |
C.2 電動機泄漏電流如表C.2所示.
表C.2 電動機泄漏電流
|
電動機功率( KW) |
1.5 |
2.2 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
75 |
|
正常運行地泄漏電流( mA) |
0.15 |
0.18 |
0.29 |
0.38 |
0.5 |
0.57 |
0.65 |
0.72 |
0.87 |
1.0 |
1.09 |
1.22 |
1.48 |
C.3 熒光燈.家用電器及計算機泄露電流如表C.3所示.
表C.3 熒光燈.家用電器及計算機泄露電流
|
設備名稱 |
型式 |
漏電電流（mA） |
|
熒光燈 |
安裝在金屬構件上 |
0.1 |
|
安裝在木質或混凝土構架上 |
0.02 |
|
家用電器 |
手握式I級設備 |
≥0.75 |
|
固定式I級設備 |
≥3.5 |
|
II級設備 |
≥0.25 |
|
I級電熱設備 |
≥0.75～5 |
|
計算機 |
移動式 |
1.0 |
|
固定式 |
3.5 |
附錄D
（規范性附錄）
電氣火災監控系統驗收記錄
D.1 電氣火災監控系統驗收記錄如表D.1所示.
表D.1 電氣火災監控系統驗收記錄
|
工程名稱 |
|
分項工程名稱 |
|
|
施工單位 |
|
項目經理 |
|
|
監理單位 |
|
總監理工程師 |
|
|
建筑規模 |
m2 |
建筑高度 |
m |
使用性質 |
|
系
統
概
況 |
產品型號 |
|
生產廠 |
|
|
監控器 |
個 |
主機 |
臺 |
過流檢測 |
點 |
|
探測器 |
個 |
漏電檢測 |
點 |
溫度檢測 |
點 |
|
驗收項目 |
驗收方法 |
驗收內容記錄 |
驗收評定結果 |
|
文件資料 |
按6.2條規定檢查竣工文件資料是否齊全. |
|
|
|
安裝布線 |
檢查設備安裝和布線是否符合本規范5.5要求. |
|
|
|
系統主機 |
1.檢查備用電源地自動切換功能是否正常（斷開正常電源3次,觀察電源轉換情況）. |
|
|
|
2.檢查指示燈和圖形界面地監控系統圖顯示以及監控節點數據是否完整.直觀,符合GB 14287.1-2005第4章地通用要求. |
|
|
|
3.檢查系統是否具有密碼授權地安全制度. |
|
|
|
4.檢查監控參數是否具有遠程設定地功能（抽檢2個監控節點）. |
|
|
|
5. 按監控點數規模地2%（但不少于2點）做漏電監控預警和報警試驗,結果應準確可靠. |
|
|
|
6.斷開任意2處總線檢查系統故障報警功能是否準確及時. |
|
|
|
7.是否正常接入電氣火災遠程服務系統且通信正常. |
|
|
表D.1 電氣火災監控系統驗收記錄（續）
|
驗收項目 |
驗收方法 |
驗收內容記錄 |
驗收評定結果 |
|
現場器件按監控點數規模地2%（但不少于2點）做如下檢查和試驗： |
1.檢查監控節點地保護部位.節點代碼.各種設定值.是否脫扣等基本參數地完整性. |
|
|
|
2.檢查監控器各種參數地現場設定功能是否滿足獨立式應用地需要. |
|
|
|
3.操作自檢鍵檢查聲光報警地電氣完好性. |
|
|
|
4.操作試驗鍵檢查漏電報警地功能完好性. |
|
|
|
5.用2級漏電流鉗形表檢查實時漏電流顯示誤差應不大于±5% . |
|
|
|
6.施加可調模擬漏電流,檢查漏電預警值應不小于50%設定值,漏電報警值應在80%～100%設定值范圍內. |
|
|
|
7.多回路監控器應檢查各監控回路地常態顯示和通過查詢功能檢查數據地完整性. |
|
|
|
8.無主機時,是否連接至電氣火災遠程服務系統且通信正常. |
|
|
|
總體評價 |
1.產品外觀質量；
2.系統性能和功能；
3.施工安裝質量. |
|
|
|
驗收意見 |
驗收單位：（單位蓋章） |
驗收
人員 |
|
|
驗收日期： 年 月 日 |
注：驗收評定結果分為合格.基本合格.不合格三項.
